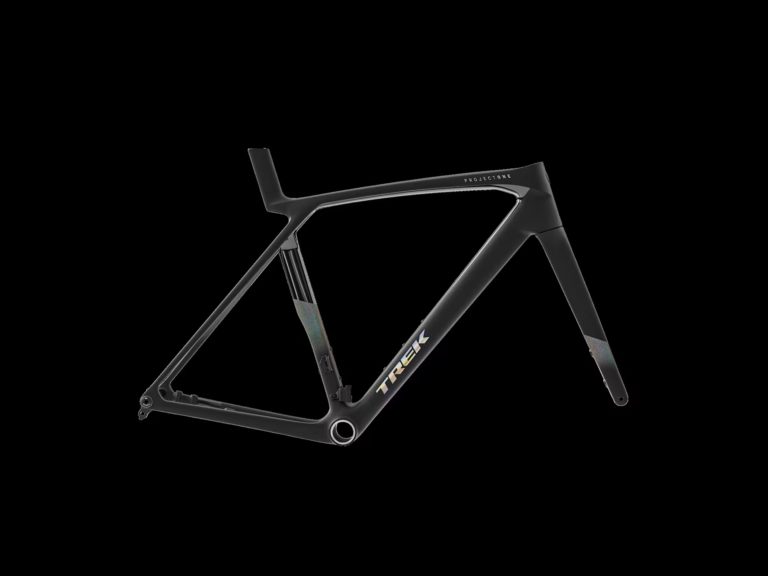

Madone SLR Gen 8フレームセットは、あなたの夢のバイク作りへの、そして表彰台の頂点に立つための準備が整っている。最高レベルの900シリーズOCLVカーボンを使用し、驚異的な軽さを誇るだけでなく、その風を切り裂くようなエアロダイナミックな形状がさらなる速さを実現。加えてIsoFlowフレームテクノロジーが、速さや空力性能を犠牲にすることなく、長時間のライドでの快適さを約束する。
※シートポスト・ハンドルは付属していません。
注記がない限り、すべての寸法単位はcmとなります。
| フレームサイズの文字 | ホイールサイズ | A — シートチューブ | B — シートチューブアングル | C — ヘッドチューブ長 | D — ヘッドアングル | E — 実効トップチューブ | G — ボトムブラケット下がり | H — チェーンステー長 | I — オフセット | J — トレイル値 | K — ホイールベース | L — スタンドオーバー | M — フレームリーチ | N — フレームスタック | フロントセンター | 最低サドルレール高（ショートマスト使用時） | 最高サドルレール高（ショートマスト使用時） | 最低サドルレール高（トールマスト使用時） | 最高サドルレール高（トールマスト使用時） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XS | 700c | 40.4 | 73.8° | 10.0 | 71.6° | 51.7 | 7.2 | 41.0 | 5.0 | 6.1 | 97.1 | 70.4 | 37.0 | 50.7 | 57.2 | 54.9 | 61.2 | 59.2 | 65.4 |
| S | 700c | 44.0 | 73.8° | 12.1 | 72.2° | 53.2 | 7.2 | 41.0 | 4.5 | 6.2 | 97.6 | 73.4 | 37.8 | 53.0 | 57.7 | 58.5 | 64.8 | 62.8 | 69.0 |
| M | 700c | 47.6 | 73.6° | 13.6 | 72.9° | 54.5 | 7.0 | 41.0 | 4.5 | 5.8 | 98.1 | 76.2 | 38.4 | 54.6 | 58.2 | 62.1 | 68.4 | 66.4 | 72.6 |
| ML | 700c | 51.2 | 73.4° | 15.0 | 73.5° | 55.7 | 7.0 | 41.0 | 4.0 | 5.9 | 98.0 | 79.0 | 38.9 | 56.2 | 58.1 | 65.7 | 72.0 | 70.0 | 76.2 |
| L | 700c | 54.8 | 73.4° | 17.2 | 73.8° | 56.8 | 6.8 | 41.1 | 4.0 | 5.7 | 99.0 | 82.0 | 39.4 | 58.2 | 58.9 | 69.3 | 75.6 | 73.6 | 79.8 |
1. 背中、かかと、肩、頭を壁につける
2. 裸足でまっすぐに立つ
3. 定規を頭の位置で壁に当てる。
4. 定規から床までの高さがあなたの身長です。
股下はフレームサイズ選びにとても重要です、慎重に測定してください。計測は2人で行うとスムーズです。
1.裸足になり、背中を壁に密着させる
2. ハードカバーの本を脚の間に挟み、下から股間に押し当てる。この本が測定の基準点です。
3. 本を保持したままゆっくり体を壁から離す
4. 本の上辺から床までの距離が股下長です
| サイズ | ライダーの身長 | 股下 |
|---|---|---|
| XS (47cm) |
147 – 162 cm 4’10” – 5’4″ |
67 – 74 cm 26″ – 29″ |
| S (50cm) |
162 – 166 cm 5’4″ – 5’5″ |
74 – 76 cm 29″ – 30″ |
| M (52-54cm) |
166 – 177 cm 5’5″ – 5’10” |
76 – 81 cm 30″ – 32″ |
| ML (56cm) |
177 – 184 cm 5’10” – 6’0″ |
81 – 84 cm 32″ – 33″ |
| L (58cm) |
184 – 193 cm 6’0″ – 6’4″ |
84 – 88 cm 33″ – 35″ |
| XL (60-62cm) |
193 – 219 cm 6’4″ – 7’2″ |
88 – 100 cm 35″ – 39″ |
| カテゴリー | 項目 | 内容 |
|---|---|---|
| 注意事項 | 共通仕様 | ※スペックは個別に記載されていない限り、全サイズ共通 |
| フレームセット | フレーム | 900シリーズOCLVカーボン、フルシステム フォイルチューブ形状、IsoFlowシートチューブ、RCSヘッドセットシステム、電動変速専用ルーティング、取り外し可能エアロチェーンキーパー、T47 BB、フラットマウントディスク、UDH、142×12mmスルーアクスル |
| フレームセット | フォーク | Madone Gen 8 ワンピースカーボン、テーパードカーボンステアラー、内蔵ブレーキルーティング、フラットマウントディスク、12×100mm面取り加工スルーアクスル |
| 重量 | フレーム重量 | 796g（MLサイズ、塗装済みフレーム） |
| 重量 | フォーク重量 | 350g（塗装済み） |
| 重量制限 | 最大総重量 | 125kg（275ポンド）※バイク本体＋ライダー＋装備 |
| ドライブトレイン | 最大チェーンリング | 1x：54T / 2x：56T-43T |
| ホイール | フロントスキュワー | Bontrager Switch 面取り加工スルーアクスル |
| ホイール | リアスキュワー | Bontrager Switch 面取り加工スルーアクスル（着脱式レバー） |
| ホイール | 最大タイヤサイズ | 32mm（実測値・詳細はマニュアル参照） |
| コンポーネント | 最大ローターサイズ | フロント：180mm / リア：160mm |
| 注意事項 | 仕様変更 | Trekは予告なく仕様・カラー・素材・装備を変更する場合があります |
| 注意事項 | 代替部品 | サプライチェーン状況により互換部品に変更される場合あり |
| 注意事項 | 重量について | 公表重量は試作塗装フレームで計測されており実製品と異なる場合あり |
